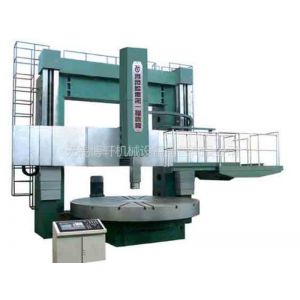

产品说明

1、本系列机床适用于硬质合金及陶瓷等刀具，对黑色金属、有色金属及部分非金属零件的内、外圆柱面、内外圆锥面、端面、切槽、螺纹及回转曲面等进行粗、精加工。

2、机床的主传动一种由直流电机驱动，一种经两档主轴变速机构，另一种由交流电机驱动，经16级主轴变速机构，实现工作台的转速范围。

3、工作台为热对称结构。工作台主轴采用高精度可调径向间隙双列短圆柱滚子轴承定心。轴向采用大型推力球轴承做为滚动的导轨，或为恒流静压导轨，并配置油温冷却装置。使工作台具有旋转精度高，承载能力大，热变形小的特点。

4、机床的进给系统由交流伺服电机驱动，高速型电机与滚珠丝杠直联，其定型经定比齿轮副传动滚珠丝杠，实现刀架进给和快速移动。

5、垂直刀架水平导轨有直线双向滚子滚动导轨、静压导轨、滚滑复合导轨及滑动导轨。

6、数控系统采用西门子或法那克系统。并可由用户选择其它数控系统。

7、根据用户需求，可提供刀库、机内对刀装置、铣镗功能、工作台分度与进给功能、磨削功能、冷却装置、左垂直刀架等。

   [主要规格与参数]

参数名称 单位 DVT315×H/W-NC

（高速型） DVT315×H/W-NC

（标准型） DVT350×H/W-NC DVT400×H/W-NC DVT500×H/W-NC

加工直径 mm 3150 3150 3500 4000 5000

工作台直径 mm 2500/2830 2500/2830 2830/3150 3150/3600 4000/4500

加工高度 mm 1600/2000/2500 2000/2500 2000/2500/3150 2000/2500/3150 2000/2500/3150/4000

工件重量 t 16/25 32 32 32/40 32/40/50/60

刀架水平行程 mm -20～1840 -20～1840 -20～2015 -20～2265 -20～2765

右刀架切削力 kN 32/40 35/40 35/40 35/40/40 40/50

左刀架切削力 kN / 28/35 28/35 28/35 35

工作台扭矩 kN.m 32/40 80 80 80/100 80/100

滑枕截面 mm^2 □220/□240 □220/□240 □220/□240 □220/□240/□280 □240/□280

滑枕垂直行程 mm 1250/1400/1600 1250/1400/1600 1250/1400/1600 1250/1400/1600/2000 1250/1400/1600/2000

主传动电机功率 kW 55 DC AC 55/DC 75 AC 55/DC 75 AC 55/DC 75 AC 55/DC 75

工作台转速 r/min 1.6～200/

1.6～160 1.6～50/

0.63～63

 1.6～50/

0.63～63

 1.6～50/0.5～50

1.6～50/0.63～63

 1.25～40  0.4～40

1.25～40  0.5～50

1.25～40 -0.63～63

刀架快速 mm/min 10000 4000/6000/8000 4000/6000/8000 4000/6000/8000 4000/6000/8000

工作台导轨副  滚动 静压/滚动 静压/滚动 静压/滚动 静压/滚动

刀架搬度极限 N.m 62 42 42 42 42

数控系统  SIEMENS/FANUC
